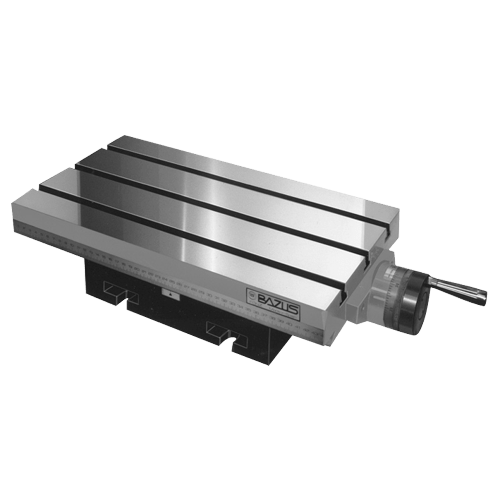

Stationärer Schiebetisch mit 1-Achse, CP

Abbildung ähnlich und kann bei Varianten / Größen abweichen. Trägerwerkzeuge werden immer ohne Wendeplatten ausgeliefert.

Vorschau: Stationärer Schiebetisch mit 1-Achse, CP

✔ Wir sind für Sie da: +49 6721 / 994167
✔ Mo. bis Fr. 08:00 - 16:30 Uhr
✔ Ihr Familienunternehmen seit 30 Jahren

Stationärer Schiebetisch mit 1-Achse, CP

1.068,03 € *

inkl. MwSt. zzgl. Versandkosten

1 x lagernd

ca. 1-3 Werktage (Ausland abweichend)

Artikel-Nr.: 18-CP-0
EAN: 4049794025635
Versandgewicht: 11,000 kg
Staffelung: 1
Mindestabnahme: 1

Stationärer Schiebetisch, Typ CP, mit 1-Achse. Stationärer Schiebetisch zum Einsatz auf... mehr

Menü schließen

Produktinformationen "Stationärer Schiebetisch mit 1-Achse, CP"

Stationärer Schiebetisch, Typ CP, mit 1-Achse.

Stationärer Schiebetisch zum Einsatz auf Fräs- und Bohrmaschinen.
Für Anwendungen in Lineareinheiten mit einer Achse in horizontaler oder vertikaler Position
Alle tragenden Bauteile sind in Grauguss GG25 gefertigt.
Trapezgewindespindel mit einstellbarer Mutter.
Matt verchromte Handkurbel mit Nonius und Null-Einstellrad.

Produkteigenschaften *

Typ	CP-0	CP-1	CP-2	CP-3	CP-4	CP-5
A [mm]	230	330	430	600	800	800
B [mm]	164	220	240	240	240	320
C [mm]	66	94	100	98	110	104
D [mm]	164	220	260	310	415	415
E [mm]	164	220	240	240	240	320
F [mm]	-	140	150	200	300	300
G [mm]	-	12	16	16	16	16
H [mm]	50	67	72	72	72	72
I [mm]	10	12	12	12	12	12
J [mm]	56	137	135	135	140	140
K [mm]	56	70	70	70	100	100
L [mm]	-	198	216	216	216	300
T-Nuten	3	3	3	3	3	4
X-Verfahrweg [mm]	70	110	170	290	385	385
Auflösung [mm]	0,05	0,05	0,05	0,05	0,05	0,05
Gewindesteigung	2	4	4	4	4	4
Werkstück max. [kg]	55	105	270	270	290	290
Max. Arbeitsdruck [kg]	500	700	900	980	1200	1200
Produktgewicht [kg]	10	25	35	45	62	85
			ⅈ	ⅈ	ⅈ	ⅈ

* Angaben laut Hersteller / Technische, optische Änderungen und Irrtum vorbehalten!
ⅈ Speditionsware wegen Übergröße oder Übergewicht.

Verfügbare Downloads:

Download PDF Katalog CP, Tisch X-Standard (horizontal oder vertikal)
