Abbildung ähnlich und kann bei Varianten / Größen abweichen. Trägerwerkzeuge werden immer ohne Wendeplatten ausgeliefert.

Vorschau: Hydraulikzylinder für Kraftspannfutter

✔ Wir sind für Sie da: +49 6721 / 994167
✔ Mo. bis Fr. 08:00 - 16:30 Uhr
✔ Ihr Familienunternehmen seit 30 Jahren

Hydraulikzylinder für Kraftspannfutter

1.808,68 € *

inkl. MwSt. zzgl. Versandkosten

2 x lagernd

ca. 1-3 Werktage (Ausland abweichend)

Artikel-Nr.: T9-M1246
EAN: 4049794025338
Versandgewicht: 13,000 kg
Staffelung: 1
Mindestabnahme: 1

Hydraulikzylinder für Kraftspannfutter mit Durchgangsbohrung kompakte und leichte Bauweise... mehr

Menü schließen

Produktinformationen "Hydraulikzylinder für Kraftspannfutter"

Hydraulikzylinder für Kraftspannfutter mit Durchgangsbohrung

kompakte und leichte Bauweise
Hydraulikzylinder mit großer Bohrung
Hydraulikzylinder ist für hohe Drehzahlen geeignet

Produkteigenschaften *

Kolbendurchmesser [mm]:	125
Kolbenfläche Druckseite [cm²]:	100
Kolbenfläche Zugseite [cm²]:	89
Kolbenhub [mm]:	15
Max. Zugrohrkraft (öffnen) [kgf]:	38 (3875)
Max. Zugrohrkraft (schließen) [kgf]:	33 (3365)
Max. Betriebsdruck [kgf / cm²]:	40,8
Max. Drehzahl [U/min]:	7.000
Trägheitsmoment [kgf / m²]:	0,019
Gesamtundichtigkeit [L / min]:	3,0

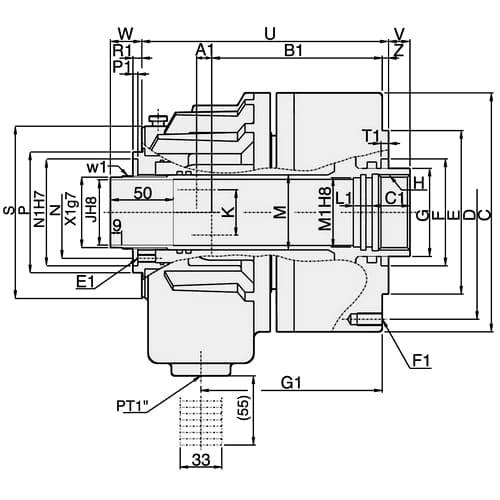

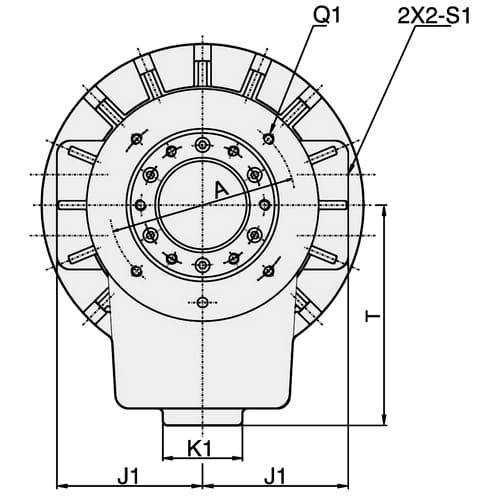

A1 [mm]:	11
B [mm]:	99
B1 [mm]:	126,5
C [mm]:	154,5
C1 [mm]:	30
D [mm]:	130
E [mm]:	100
E1 [mm]:	M6 x 1,0
F [mm]:	80
F1 [mm]:	M10 x 1,5
G [mm]:	65
G1 [mm]:	135
H [mm]:	M55 x 2
H1 [mm]:	98
J [mm]:	46
J1 [mm]:	76
K [mm]:	36
K1 [mm]:	47
L [mm]:	67
L1 [mm]:	15
M1 [mm]:	50
N [mm]:	64
N1 [mm]:	76
O1 [mm]:	14
P [mm]:	85
P1 [mm]:	4
Q [mm]:	90
Q1 [mm]:	M5 x 0,8
R1 [mm]:	6
S [mm]:	118
S1 [mm]:	PT1/2"
T [mm]:	114
T1 [mm]:	6
U max. [mm]:	184
U1 [mm]:	169
V min. [mm]:	10
V max. [mm]:	-5
W [mm]:	25
W1 [mm]:	M52 x 1,5
W min. [mm]:	40
X1 [mm]:	50
x [mm]:	4
z [mm]:	5
Produktgewicht [kg]:	12

* Angaben laut Hersteller / Technische, optische Änderungen und Irrtum vorbehalten!
